0,96-дюймовий дисплей TFT

ENH-TV0096007Aопис

У світі компактних дисплеїв розмір не розповість усього. наш0,96-дюймовий дисплей TFTдоводить, що виняткова візуальна продуктивність може бути забезпечена надзвичайно маленькими упаковками. Розроблений для інженерів, розробників продуктів і виробників, які вимагають безкомпромісної якості, цей модуль забезпечує яскраву роздільну здатність 80 × 160 із технологією IPS, яка конкурує з дисплеями, які вдвічі перевищують розмір.

The0,96-дюймовий дисплей TFTпредставляє найкраще між візуальною чіткістю та фізичним слідом,-що робить його-вибором для розумних носіїв, медичних пристроїв, інтерфейсів Інтернету речей і промислових засобів керування, де кожен міліметр має значення.

Після багатьох років досліджень і постачання невеликих-розмірних РК-модулів HSD0.96 0.96-дюймовий TFT-дисплей став одним із наших найстабільніших-продуктів із найзадовільнішими відгуками клієнтів. Це не тому, що його параметри приголомшливі, а тому, що він досяг найкращої «адаптованості» та «практичності»-багато аналогів легко потрапляють у пастку «накопичування параметрів», створюючи маленькі екрани, але нехтують основними потребами вбудованих сценаріїв: легкою інтеграцією, чіткою видимістю та низьким енергоспоживанням. Цей дисплей точно усуває всі ці проблемні моменти, і кожна технічна деталь була оптимізована на основі наших відгуків від тисяч пробних виробництв клієнтів.

Почнемо з його ядра дисплея, яке використовує технологію IPS-щось не дуже поширене для розміру 0,96-дюйма. Багато виробників використовують дешевші TN-екрани, щоб контролювати витрати, але ми спробували їх у перші дні та виявили, що TN-екрани погано працюють у носимих пристроях. Незначна зміна кута огляду спричиняє спотворення кольорів і погану видимість, особливо для браслетів для здоров’я, які використовують літні люди. Зір у них і так поганий, а спотворення кольору безпосередньо впливає на зчитування даних. Тому ми наполягали на використанні IPS. Під час фактичних тестів кут огляду понад 80 градусів у всіх напрямках не є теоретичним значенням лабораторії; це оптимальний параметр, який ми визначили після багаторазового регулювання кута прилягання, встановлюючи екран на корпуси браслетів різної кривизни. Навіть при носінні на зап’ясті, дивлячись спереду чи збоку, цифри та значки не спотворюють колір, а контраст залишається стабільним. Клієнти, які використовували альтернативні екрани TN, дали особливо очевидні відгуки з цього приводу.

Роздільна здатність 80(RGB)×160 пікселів. Цей параметр може здатися звичайним, але в поєднанні з продуктивністю кольору IPS його більш ніж достатньо для екрана 0,96-дюйма. Багато клієнтів спочатку сумніваються, чи кількість пікселів занадто низька, але завдяки нашому фактичному налагодженню щільність пікселів цієї роздільної здатності є цілком зрозумілою для відображення основної інформації, такої як частота серцевих скорочень, кількість кроків і потужність, і може навіть відображати прості кольорові значки. Крім того, це не збільшує навантаження на рух або енергоспоживання через надмірно високі пікселі - зрештою, більшість маленьких екранів використовуються в портативних пристроях, і баланс між енергоспоживанням і чіткістю важливіший, ніж проста роздільна здатність. Варто зазначити, що його розміщення пікселів RGB з вертикальними смугами спеціально оптимізовано нами, забезпечуючи більш точне відтворення кольорів, ніж звичайне розташування. Це особливо важливо для відображення кольорів попередження, таких як червоний і зелений, що робить його придатним для підказок стану в медичних пристроях.

Конфігурація поляризатора є невеликою родзинкою цього дисплея, і це деталь, яку ми оптимізували для сценаріїв використання поза приміщенням-«Верхній матовий 83 градуси / Нижня яскравість-Посилення 7 градусів » не є довільно визначеним кутом. У перші дні деякі клієнти повідомляли, що на екрані були сильні відблиски на відкритому повітрі, через що його було важко побачити навіть із сонцезахисним навісом. Ми протестували поляризатори під більш ніж дюжиною кутів і нарешті зупинилися на верхньому матовому поляризаторі 83 градуси. Це не тільки зменшує відображення екрана, але й не впливає на яскравість екрана, і навіть забезпечує незначну стійкість до відбитків пальців, усуваючи потребу в додатковому покритті поверхні та заощаджуючи витрати клієнтів на виробництво. Знижена на 7 градусів яскравість-конструкція покращує практичність: вона може ефективно покращити пропускання підсвічування, не збільшуючи споживання підсвічування, гарантуючи, що екран залишається чітко видимим навіть у-режимі низького споживання, що має вирішальне значення для-переносних пристроїв із живленням від батареї. Крім того, ця конфігурація взагалі не впливає на перевагу повного кута огляду IPS, досягаючи балансу між практичністю та досвідом користувача.

Використана мікросхема драйвера NV3022B, чіп, який ми використовуємо більше трьох років, який можна розглядати як «стабільну модель» у драйверах для малого-екрана. Багато аналогів рекомендують дешевші мікросхеми драйверів, але ми спробували їх-ці мікросхеми або не мають інтеграції, вимагаючи додаткових периферійних схем, що збільшує труднощі та витрати клієнтів на дослідження та розробки, або мають нестабільні режими низького-споживання, що легко спричиняє мерехтіння екрана та затемнення. Перевага NV3022B полягає в його високому рівні інтеграції: вбудована-GRAM може підтримувати лише повно-кольоровий дисплей із роздільною здатністю 80×160, усуваючи потребу в додатковому зовнішньому накопичувачі. Він також підтримує послідовний інтерфейс SPI, який вимагає лише 4 сигнальних ліній (CLK, DIN, CS, DC) плюс живлення та заземлення для встановлення зв’язку. З меншою кількістю контактів клієнтам зручно паяти та налагоджувати. Особливо для-вбудованих дизайнів із обмеженими ресурсами кожен пін цінний, а дизайн інтерфейсу цього чіпа може допомогти клієнтам заощадити багато ресурсів GPIO. Крім того, його-режим низького енергоспоживання дуже стабільний. Наше фактичне вимірювання показує, що в режимі сну споживання електроенергії може знизитися до рівня мікроампер. У поєднанні з функцією регулювання підсвічування екрана це може значно подовжити термін служби батареї портативних пристроїв, що є однією з основних причин, чому багато покупців носимих пристроїв обирають його. Інший момент полягає в тому, що він повністю сумісний із ST7735S-клієнти, які раніше розробляли програми за допомогою ST7735S, можуть безпосередньо адаптувати їх без значних модифікацій, заощаджуючи багато часу на дослідження та розробки. Це також дизайн сумісності, який ми навмисно зберегли після тривалого-спілкування з клієнтами.

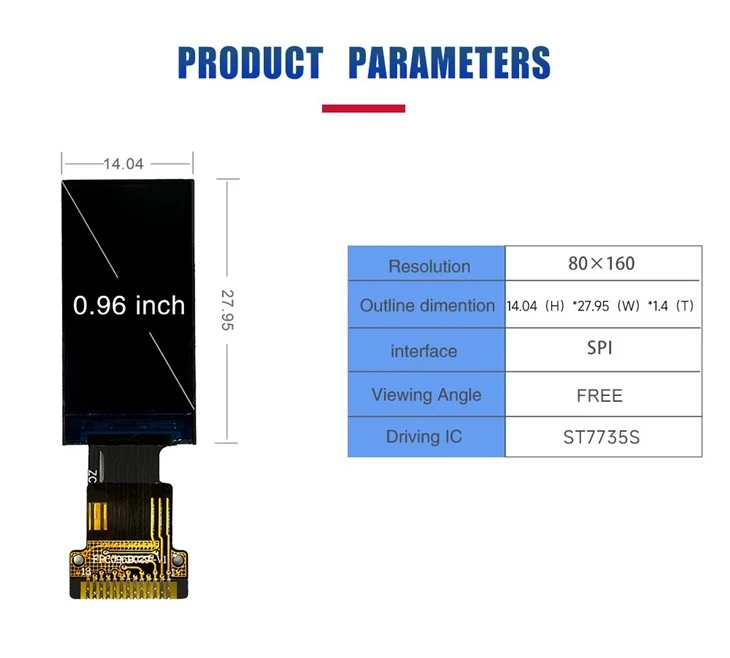

Параметри навколишнього середовища та розміри можуть здатися звичайними специфікаціями, але за кожним значенням стоїть наш розгляд реальних сценаріїв застосування. Діапазон робочих температур становить від -20 градусів до +70 градусів, а діапазон температур зберігання — від -30 градусів до +80 градусів. Цей діапазон позначено невипадково; наші неодноразові випробування на термічний удар (зміна від -20 градусів до +70 градусів) і випробування при низькій-температурі зберігання підтвердили, що цей дисплей може стабільно працювати в холодних умовах на вулиці в північному Китаї та гарячих майстернях у південному Китаї без чорних екранів або спотворень екрана. Раніше клієнт використовував його в датчиках IoT поза приміщенням-Екрани інших брендів сповільнювали реакцію та спотворювали колір взимку в умовах низьких температур, але цей дисплей залишався стабільним, що є однією з репутацій, яку ми накопичили. З точки зору розмірів, 14,04 мм × 27,95 мм × 1,53 мм (довжина × ширина × товщина) – це компактний розмір, оптимізований нами на основі розмірів корпусів сучасних основних пристроїв, що носяться, футлярів для навушників і малих датчиків. Подовжена пропорція якраз підходить для планкових конструкцій, а товщина лише 1,53 мм ледве займає простір усередині пристрою. Багато клієнтів відзначають, що розмір цього дисплея дозволяє зробити їхню продукцію тоншою та легшою, особливо розумні браслети та чохли для навушників, де тонкість безпосередньо впливає на взаємодію з користувачем. Одного разу у нас був клієнт, який розробляв ультратонке смарт-кільце, але спочатку не міг знайти відповідний екран. Вони спробували кілька екранів однакового розміру, але або товщина перевищила ліміт, або ефект відображення був поганим. Нарешті вони використали цей дисплей, який ідеально підходив до дизайну їхнього корпусу, і рівень відмов під час масового виробництва був дуже низьким.

Що стосується якості та персоналізації, це також наша основна перевага як виробника. Багато клієнтів звертаються до нас не лише за стандартним екраном, а й за налаштуванням відповідно до їхніх конкретних потреб продукту. Наша послуга налаштування — це не просто налаштування параметрів; натомість ми надаємо клієнтам розумні пропозиції щодо оптимізації на основі нашого багаторічного практичного досвіду. Наприклад, стандартна яскравість становить 350 кд/м², але якщо клієнт створює зовнішні пристрої, які вимагають більшої яскравості, ми рекомендуємо налаштувати її до 500-800 кд/м², одночасно оптимізуючи схему підсвічування, щоб уникнути надмірного споживання електроенергії. Для медичних пристроїв ми запропонуємо анти-відблиски та анти-відбитки пальців, щоб покращити читабельність екрана в медичному середовищі. Крім того, що стосується довжини й форми FPC, а також типу роз’єму, багато клієнтів мають спеціальний внутрішній простір для пристроїв. Ми налаштуємо маршрут і довжину FPC відповідно до креслень корпусу, які вони нададуть, і навіть відрегулюємо положення з’єднувача, щоб забезпечити плавне встановлення та зменшити частоту повторних робіт під час пробного виробництва. Крім того, наш MOQ низький-навіть якщо клієнту потрібні лише десятки одиниць для тестування зразків, ми можемо організувати виробництво, що дуже зручно для новачків або клієнтів, які проводять перевірку прототипу.

Чесно кажучи, характеристики цього дисплея не є чимось дивовижним. Але це стало нашим основним продуктом, тому що ми дійсно розуміємо наших клієнтів і сценарії, в яких вони працюють. Ми бачили, як занадто багато клієнтів закінчували довгими циклами досліджень і розробок і високим відсотком відмов у масовому виробництві, усе тому, що вони вибирали екрани, які чудово виглядали на папері, але було важко використовувати насправді. І ми спостерігали, як багато конкурентів просто продовжують складати специфікації, ігноруючи основні потреби вбудованих програм.

Кожна технічна деталь на цьому HSD0.96 відображає-речі, такі як оптимізація кута огляду IPS, вибір кута поляризатора, сумісність мікросхеми драйвера, навіть допуски на розміри-походять із реальних-випадків використання, з якими ми стикалися та вдосконалювали з часом. Вся справа в тому, щоб клієнтам було легше працювати.

Можливо, це не найкращий малий екран, але він точно підходить для вбудованих сценаріїв і фактично вирішує проблеми для клієнтів. Це була наша філософія після всіх цих років створення маленьких РК-моніторів: технічні характеристики є основою, але зручність використання — це те, що справді має значення.

● OEM&ODM ● NO MOQ ● ЗРАЗКИ В НАЯВНОСТІ ● ТЕСТОВА ДОШКА НЕ ОБОВ'ЯЗКОВО

Роздільна здатність 80*160 HD
Цей 0,96--дюймовий сенсорний монітор має роздільну здатність високої чіткості 80*160,

завдяки відносно гарному ефекту відображення та яскравим кольорам невеликий текст можна чітко побачити.



IPSКут огляду

Цей сенсорний монітор IPS має повний IPS; кут огляду, який забезпечує

чудовий дисплей, навіть якщо ви дивитеся на цей екран з рівного боку.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
